Соединительные кабели и коннекторы для солнечных систем
Каталог кабелей, коннекторов и прочих монтажных принадлежностей находится здесь
Солнечное электричество достается нам дорого, и чтобы избежать его излишних потерь на пути к нашим потребителям нужно правильно подбирать соединительные кабели. Избегайте покупки кабелей с некачественными сплавами. Мне попадались китайские "медные" кабеля, которые магнитились, т.е. имели в составе железо. Сопротивление отрезка кабеля обратно пропорционально его сечению. Кроме сечения нужно стараться выбрать максимально короткую для прокладки трассу. Плотность силы протекающего через кабель тока не должна превышать 0,12 мм2 на каждый метр длины кабеля и каждый ампер через проводник протекающего тока. Например, имеется кабель 10 м и по нему протекает ток 10А, согласно расчету для потерь не более 3% кабель должен иметь сечение не менее: 10м x 10А x 0,12 мм2/А*м =12мм2. Можно воспользоваться таблицей на этой странице для выбора сечения провода. Иногда высокие потери неизбежны, т.к. расчетное сечение кабеля недостижимо. Кабель, изоляция которого содержит в своем составе хлор, подвержена разрушению под воздействием ультрафиолетового излучения. Поэтому те участки кабеля, которые находятся вне помещения должны быть устойчивы к негативным погодным условиям и особенно к ультрафиолетовому излучению, которое со временем разрушает оболочку кабеля. При коммутировании компонентов солнечной системы внимательно изучите инструкции по эксплуатации каждого прибора и следите за соблюдением полярности. По желанию заказчика наши модули комплектуются специальными соединительными кабелями с двойной изоляцией и коннекторами. Коннекторы или другие разъемы также удобны и для систем, котрые часто разбираются и собираются. Это позволяем избежать ошибок в коммутации компонентов системы. Ниже приводится таблица для выбора площади сечения соединительного кабеля в 12-вольтовой системе в зависимости от величины протекающего тока. При том же сечении кабеля для 24-вольтовых систем длину провода можно увеличить в 2 раза, для 36-вольтовых систем в 3 раза, для 48-вольтовых систем в 4 раза, для 60-вольтовых систем в 5 раз. При выборе сечения согласно таблице потери мощности на проводе составляют около 3%.
| Ток, А | 2 мм*2 | 3 мм*2 | 5 мм*2 | 8 мм*2 | 12 мм*2 | 20 мм*2 | 25 мм*2 | 35 мм*2 | 40 мм*2 | 50 мм*2 |
|---|---|---|---|---|---|---|---|---|---|---|
| 3A | 5,8 | 9.0 | 13.0 | 22.5 | 36.0 | 56.6 | 72.0 | 90.0 | 102.0 | 144.0 |
| 5A | 3,5 | 5.4 | 8.5 | 14.0 | 21.6 | 34.0 | 43.2 | 54.6 | 68.5 | 86.5 |
| 7A | 2,5 | 4.1 | 6.5 | 10.2 | 16,0 | 25.0 | 32.0 | 40.0 | 51.0 | 64.0 |
| 10A | 1,7 | 2,7 | 4,3 | 6,8 | 10,8 | 17,0 | 21,6 | 27,3 | 34,3 | 43.2 |
| 12A | 1,5 | 2.2 | 3.5 | 5.6 | 8.9 | 14.2 | 18.0 | 22.7 | 28.6 | 36.0 |
| 14A | 1,2 | 1.9 | 3.1 | 4.9 | 7.7 | 12.2 | 15.4 | 19.5 | 24.5 | 30.9 |
| 16A | 1,1 | 1.7 | 2.7 | 4.2 | 6.7 | 10.7 | 13.5 | 17.1 | 21.4 | 27.0 |
| 18A | 1,0 | 1.5 | 2.4 | 3.8 | 6.0 | 9.5 | 12.0 | 15.2 | 19.1 | 24.0 |
| 20A | 0,9 | 1.3 | 2.1 | 3.4 | 5.4 | 8.5 | 10.8 | 13.7 | 17.1 | 21.6 |
| 25A | 0,7 | 1,0 | 1.7 | 2.7 | 4.3 | 6.8 | 8.6 | 10.9 | 13.7 | 17.3 |
| 30A | 0,6 | 0,9 | 1.4 | 2.3 | 3.6 | 5.7 | 7.2 | 9.1 | 11.4 | 14.4 |
| 35A | 0,5 | 0,7 | 1,2 | 2.0 | 3.1 | 4.9 | 6.2 | 7.8 | 9.8 | 12.3 |
| 40A | 0,45 | 0,6 | 1,1 | 1.7 | 2.7 | 4.3 | 5.4 | 6.8 | 8.6 | 10.8 |
| 45A | 0,4 | 0,55 | 1,0 | 1,5 | 2.4 | 3.8 | 4.8 | 6.1 | 7.6 | 9.6 |
| 50A | 0,35 | 0,5 | 0,9 | 1,4 | 2.2 | 3.4 | 4.3 | 5.5 | 6.9 | 8.6 |
| 60A | 0,3 | 0,4 | 0,7 | 1,2 | 1.9 | 2.8 | 3.6 | 4.5 | 5.7 | 7.2 |

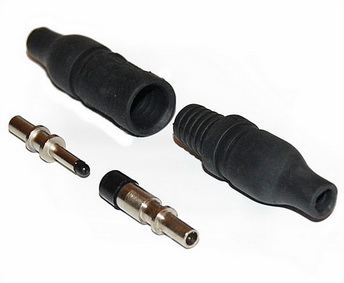

Для коммутации модулей в группы применяются Y-MC4, Y-MC3 или 2Y-MC4 коннекторы. Они позволяют объединить 2 или 3 цепочки модулей параллельно. Эти коннекторы также полностью герметичны. На фото ниже можно видеть эти типы коннекторов.
